หาชิ้นส่วนของ Eagle ชิ้นนี้ ไม่เจอ

  • 8 Replies
  • 3462 Views
*

Offline samira

  • ***
  • 128
    • View Profile
ผมใช้ Eagle ออกแบบ PCB ใช้เอง ปกติก็ใช้ได้พอสมควร
ในบางครั้งก็ติดบ้าง แต่ก็แก้ไปได้ จากการไปค้นในเวปต่างๆ
อันที่จะถามนี้ ค้นแล้ว หาไม่เจอสักที ( เดาว่าคงจะอยู่ไกล้ๆ แต่หาไม่เจอครับ)

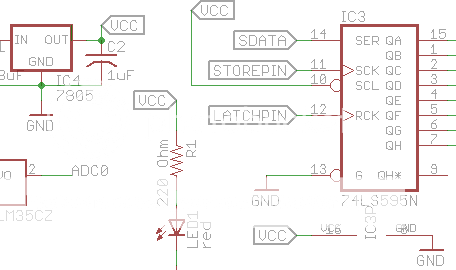

คนที่ใช้ Eagle คล่องหน่อย ช่วยดูในรูปที่เขียนว่า VCC
จะเอามาใช้ จากตรงใหนหรือจากแหล่งใหนครับ

ขอบคุณ
“ If you’re born poor, it’s not your mistake. But if you die poor, it’s your mistake"
Bill Gates.

*

Offline JENG

  • *****
  • 808
  • รู้ทุกเรื่องเว้นเรื่องจริง
    • View Profile
มาปูเสื่อครับ ผมยังไม่เคยเห็นเหมือนกัน
สามารถติดตาม electoday ได้ที่

Facebook
www.facebook.com/groups/coopmicro

Google+
https://plus.google.com/communities/103482067769375459277

☺☺☺ความรู้ และความฉลาด ไม่ใช่สิ่งเดียวกัน จะมีประโยชน์อะไร ถ้าฉลาดแต่อยู่ในกะลา☺☺☺

*

Offline MicroX

  • *****
  • 219
    • View Profile

ผมเล่น Eagle ไม่เป็นนะครับแต่ไปเห็นมา ไม่รู้ใช้ได้หรือเปล่า



http://www.build-electronic-circuits.com/eagle-cad/

ตรงท้ายๆ ของหน้า
เวบนี้ก็สอนดีนะครับ เดี๋ยวจะลองเล่นบ้าง
ผมเคยใช้แต่ Protel 99SE ได้ไฟล์ Eagle มาก็ใช้ script Convert เอา เลยไม่ได้เริ่มซักที


มันเลือกตอนวาง Label ครับ ว่าจะให้ ON หรือ OFF   เลือกตรงแท๊ปด้านบนข้างๆ ช่อง Select layer  ที่เขียนว่า ABC กับ  AB

*

Offline JENG

  • *****
  • 808
  • รู้ทุกเรื่องเว้นเรื่องจริง
    • View Profile
มันเลือกตอนวาง Label ครับ ว่าจะให้ ON หรือ OFF   เลือกตรงแท๊ปด้านบนข้างๆ ช่อง Select layer  ที่เขียนว่า ABC กับ  AB

เย้ๆ ทำได้แล้ว ขอบคุณสำหรับ info. ครับ  ;D
สามารถติดตาม electoday ได้ที่

Facebook
www.facebook.com/groups/coopmicro

Google+
https://plus.google.com/communities/103482067769375459277

☺☺☺ความรู้ และความฉลาด ไม่ใช่สิ่งเดียวกัน จะมีประโยชน์อะไร ถ้าฉลาดแต่อยู่ในกะลา☺☺☺

*

Offline samira

  • ***
  • 128
    • View Profile
อาาาาาา............. ขอบคุณมากๆครับ
ว่าแล้ว อยู่ไกล้ๆนี่เอง แต่หาไม่เจอ

ขอกด LIKE พันหนให้กับท่านกิ๊่กก๋อกครับ

ต่อไปนี้ schematic จะได้สวยมีสง่าขึ้นหน่อย อิๆๆๆๆๆๆๆๆๆๆๆ

สาเหตุที่ถาม เพราะพอใส่ 5V เข้าไปกับ output voltage แล้วทำการ ERC มันจะร้องทุกทีว่า มันทับกัน
ต่อไปนี้ แค่บอกว่า VCC ใน label ก็พอแล้ว

เพิ่มเติม ( ต้องขอร้องแบบท่านเจ๋งหน่อยว่า เย้.... ทำได้แล้ว)



ขอขอบคุณท่าน Giggox-man อีกหนครับ หายเหนื่อยไปแยะ

สำหรับคนเล่น electronics แนะนำครับ Eagle ของฟรี ตัวอย่างมีแยะมาก
มี Tutorial ให้แยะ ไม่ต้องเสียตังทั้ง program หรือ เรื่องเรียน
ใน YOUTUBE มีให้เพียบ แค่ดูรูปหรือ video ก็ทำตามได้แล้วครับ

ประการสำคัญคือ .... ตัวอย่างที่เห็นในเวป ส่วนใหญ่จะมาในรูปของ Eagle ซึ่งเห็นค่อนข้างจะหนาหูหนาตา
