Lastman

ผิดกระทู้หรือเปล่ายะหล่อน
ต้นฉบับโพสโดย Jnut เมื่อ 2010-1-15 09:20

ไม่ผิดหรอกท่าน Jnut ลองดู video กระทู้ที่ #37 ของท่าน whoami สิครับ...
ดูจนเกือบๆ จบเลยนะ ตอนท้ายๆ เค้าจะบอก spec ว่าใช้ MCU อะไร ความเร็วเท่าไหร่

Original

#37 นี่ spec แค่นี่ เป็นไปได้หรือครับ

Jnut

มาใหม่

Jnut

จักขอขอบคุณท่าน  db4Ling ที่มา join ไม่งั้นผมคนเดียวหัวบานแน่

Lastman

เพิ่มเติม...
หลังจากผมไปอ่าน และดู video อีกรอบ กับเหตุผลของเจ้าของโปรเจ็ค จึงพอจะดูมีน้ำหนักขึ้นหน่อยดังนี้
1. ทีแรกตอนเค้าบอก Atmel 8-bit 12Mhz ด้วยความที่มองผ่านๆ พร้อมๆ กับนึกภาพตอนที่เค้าพลิกบอร์ดให้ดู เราจะเห็นว่ามันน่าจะเป็น MCU ที่มี IO มากพอแน่นอน (แต่ตอนนั้นดันมองเป็น ATmega8 12Mhz - -)

2. จากข้อหนึ่งด้วยความที่คิดว่าเป็น ATmega8 จึงแทบจะเป็นไปไม่ได้เลยที่ IO จะมากพอที่จะ control LCD , SDCard

3. ด้วยเหตุผลเดียวกัน ความเร็ว MCU control LCD ตรงๆ ไม่มีทาง sync ทัน 60FPS หรอก

4. ฯลฯ เลยฟันธงว่า "โม้"

แต่ว่าต่อมา ได้ไปอ่านเพิ่มเติมที่ youtube ซึ่ง ทำให้เห็นภาพได้ชัดคือ เค้าใช้ Atmel 8 bit แต่เบอร์ใหญ่ (น่าจะ mega32 หรือ 644 แบบ smd) ดังนั้นหมดเรื่อง I/O ส่วนเรื่องความเร็ววาด LCD 60FPS ก็ให้เหตุผลว่าใน LCD มี Controller Buildin จริงไม่จริงไม่รู้ เพราะไม่เห็น code แต่ก็หักล้างข้อครหาได้หมดครับ


================================
update

ผมไปอ่านในเวปเค้ามาแล้ว เค้าบอกว่าใช้
ATmega 644 ที่ 12 Mhz ตัว demo กิน code < 32k และใช้ ILI9325 controller ครับ

Jnut

http://www.youtube.com/watch?v=HbaEhynV1nM

db4Linq

ไปสอยของพี่ J.Nut มาแล้ว 2 ชุด ชุดสำเหร็จ 1 กับ PCB อีก 1 PCB กำลังซุ่ม ๆ ทำอะไรอยู่เดี๋ยวเอามาโชว์

Jnut

เพิ่มเติม...
หลังจากผมไปอ่าน และดู video อีกรอบ กับเหตุผลของเจ้าของโปรเจ็ค จึงพอจะดูมีน้ำหนักขึ้นหน่อยดังนี ...
ต้นฉบับโพสโดย Lastman เมื่อ 2010-1-15 23:25

ผมก็ว่านะ ว่ามันเร็วไม่น่าเป็นไปได้ วันนั้นเห็น PIC33 มาเร็วจัด

akiraten

37# whoami

หน้านี้ครับ อันนี้แหละน่าทำเล่นเน๊าะ
http://rossum.posterous.com/

Hardware
320x240 LCD with 4 wire resistive touch screen - a ELT240320ATP variant from a dead Sylvania MP3 player - uses a ILI9325 controller.
12Mhz Atmega644 CPU with 64k Flash and 4k RAM - demo fits in 32k.
USB connector for PC communication and charging.
Lithium polymer battery with software controlled power.
Software controlled backlight.
SD Micro slot.


มี demo ด้วยอ่ะแล้วก็ pcb เอ้าใครจะทำมั่งหาคนทำ pcb จะได้เล่นด้วยกันหลายคนเด้อ
Source
Source code, demo files, Eagle PCB and schematics at https://sourceforge.net/projects/microtouch/

อ้างอิง http://rossum.posterous.com/avr-homebrew-device-with-iphone-aspirations

Jnut

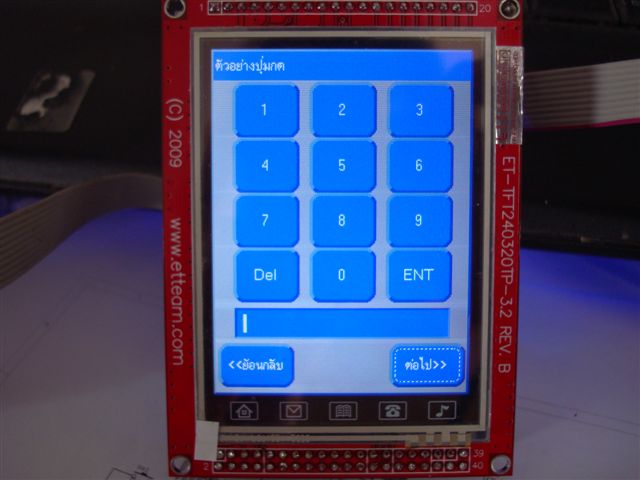

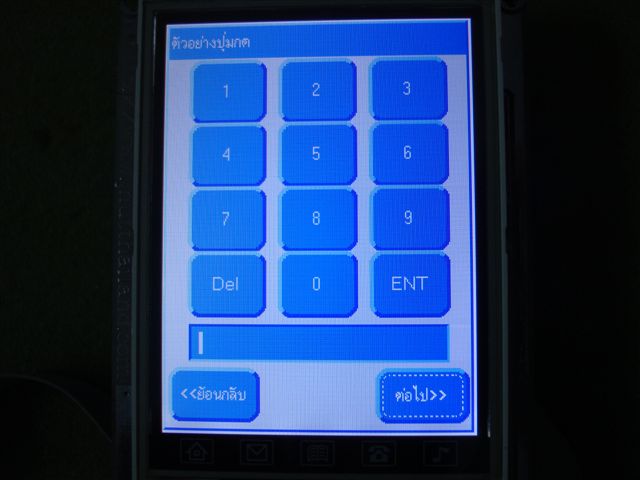

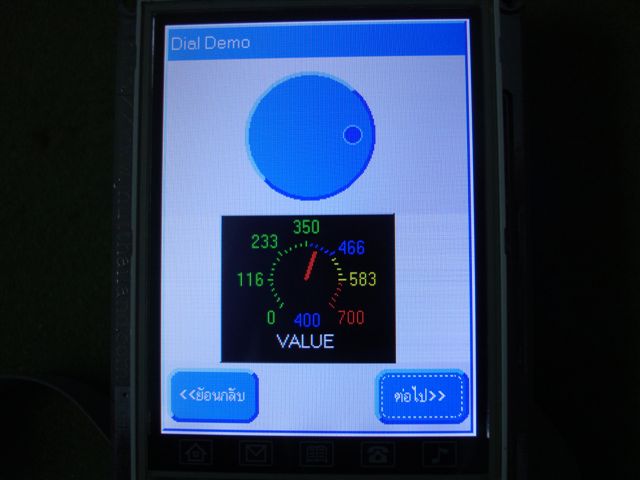

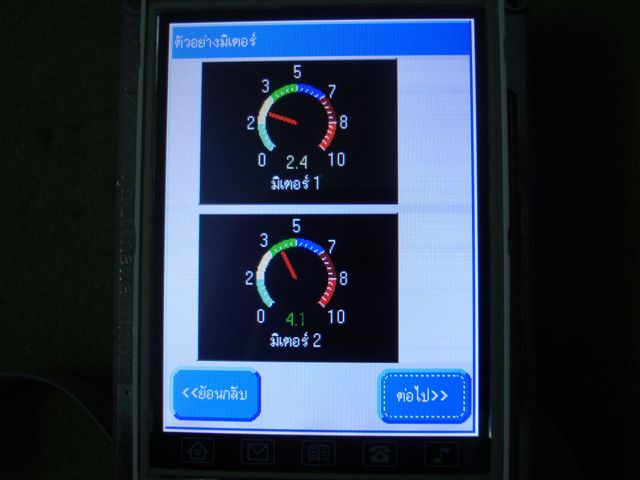

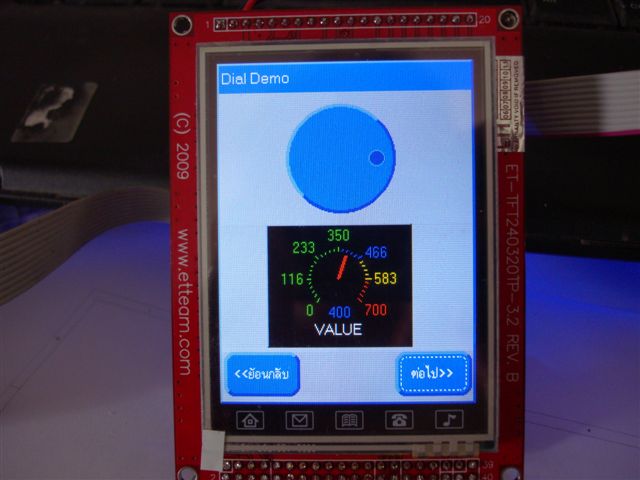

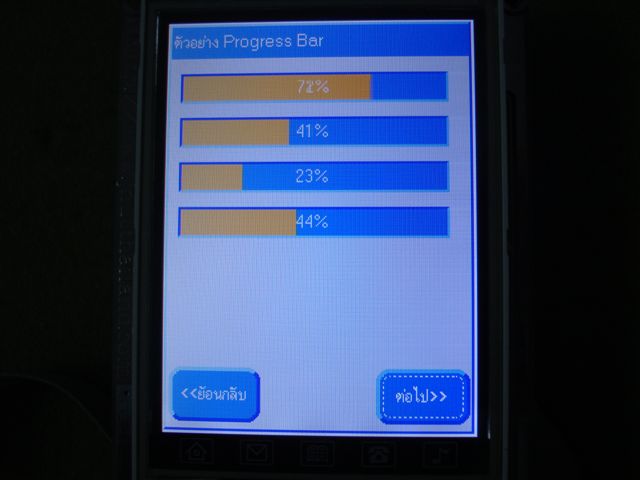

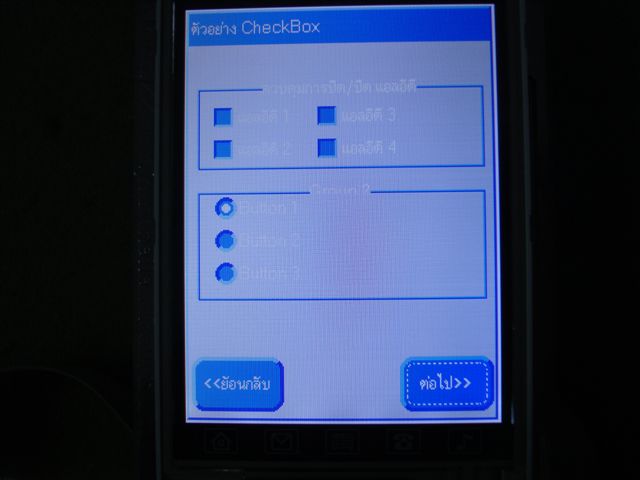

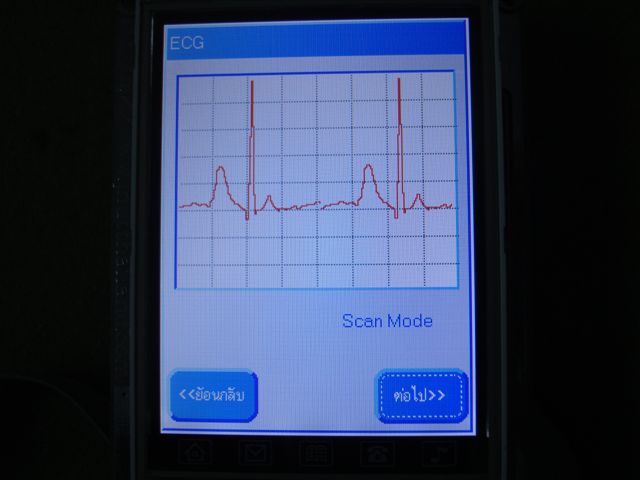

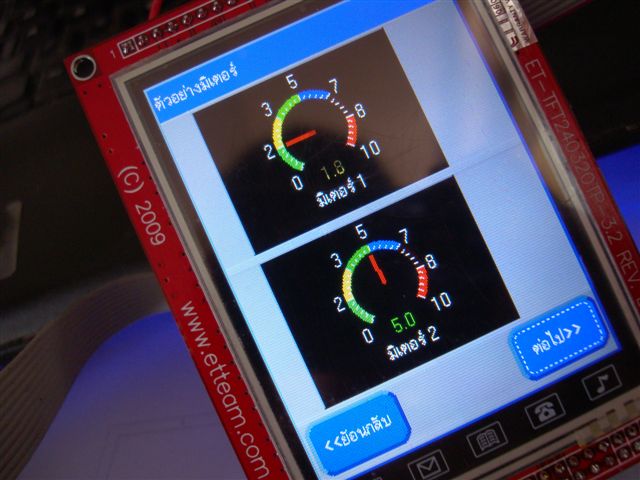

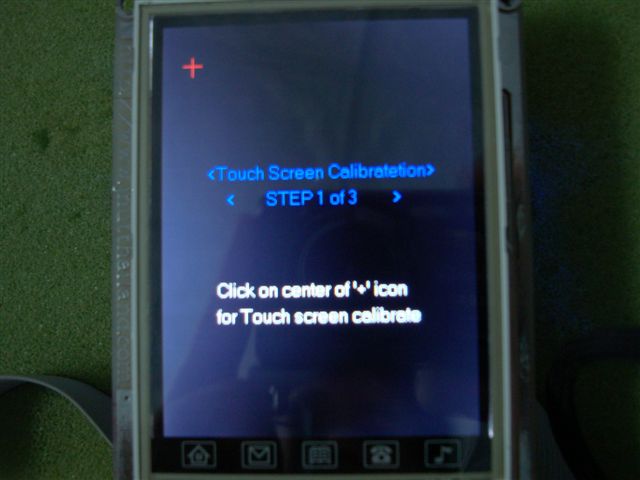

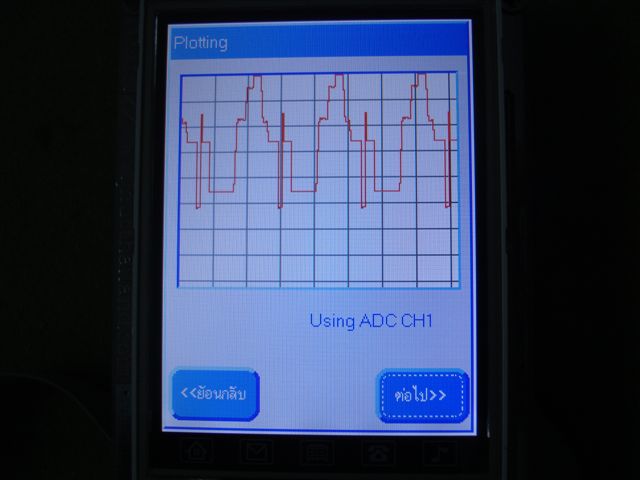

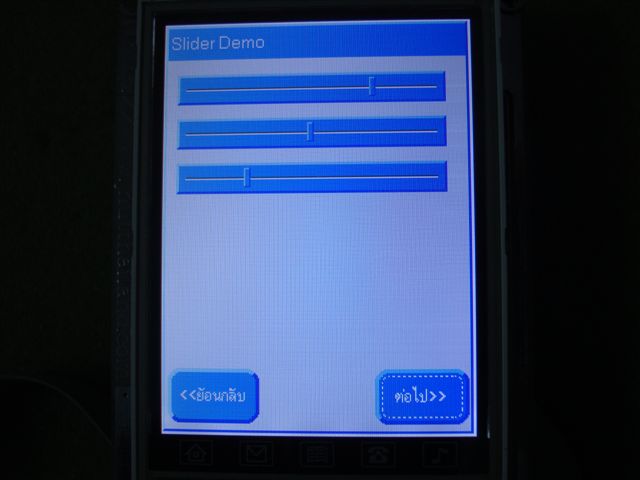

ได้จอของ ETT V2 มาลอง

cykoper

พี่ J nut ครับ

จอ ETT V2 มันต่างกับ V1 ยังงัยครับ

V1 นี้มัน อันสีเขียวใช่มั๊ยครับ พอดีใช้อยู่เหมือนกันครับ

แลัวโปรแกรมนี้ V1 กับ V2 ลงได้เลยมั๊ยครับหรือว่าต้องเขียนใหม่อะครับ

ขอบคุณครับ

Jnut

พี่ J nut ครับ

จอ ETT V2 มันต่างกับ V1 ยังงัยครับ

V1 นี้มัน อันสีเขียวใช่มั๊ยครับ พอดีใช้อยู่เหมือนกันครับ

แลัวโ ...
ต้นฉบับโพสโดย cykoper เมื่อ 2010-1-27 08:40

เป็น chip driver ตัวใหม่ เปลี่ยนแค่ initlinze ก็ใช้ได้ งับ
และมีข้อดีคือ bulid in SPI Interface

cykoper

ขอบคุณครับ

Jnut

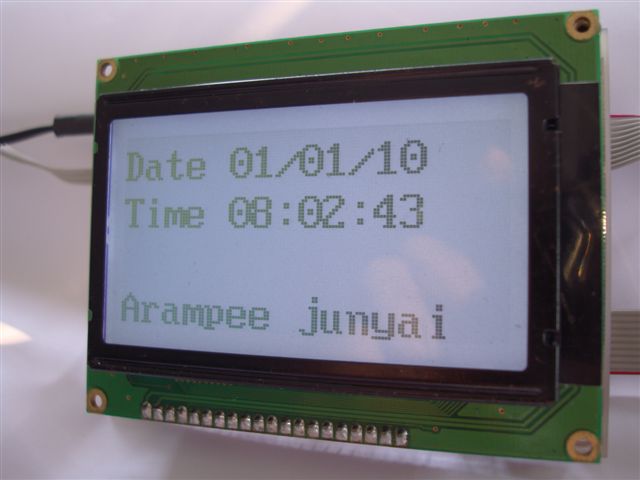

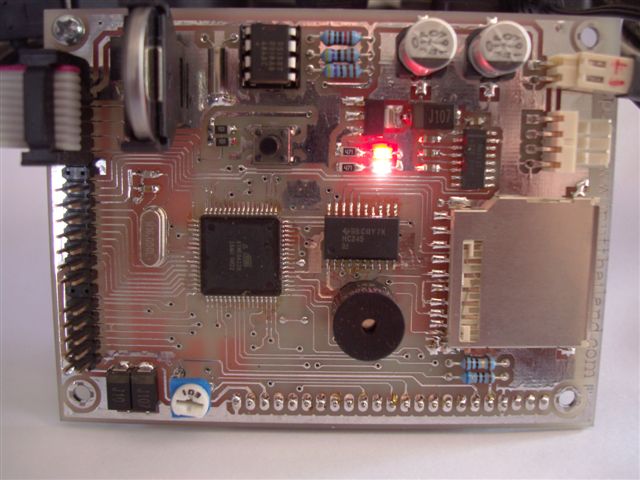

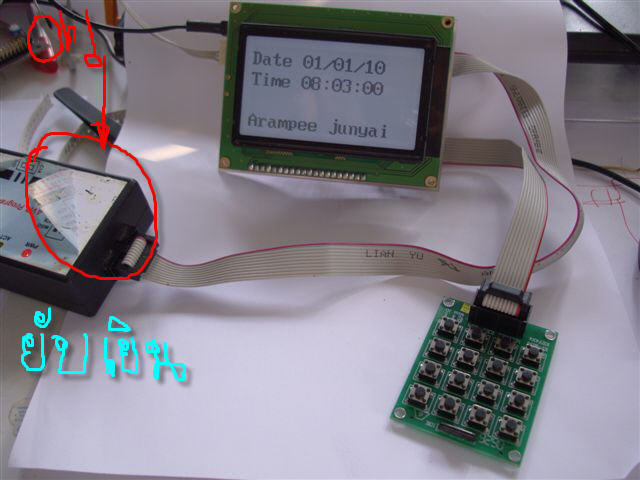

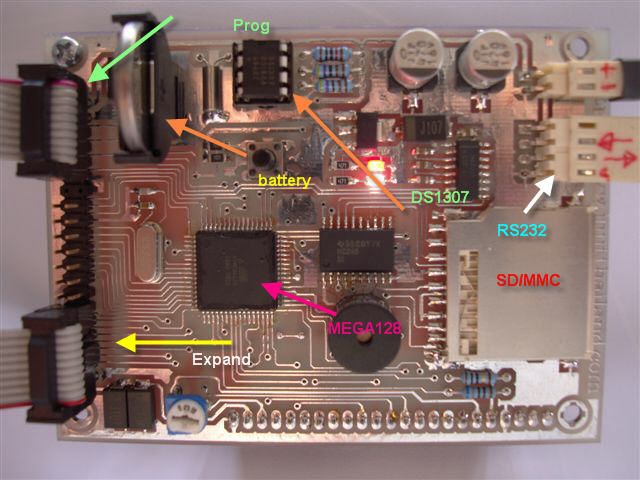

เอามาทำ data logger
ตัว prog อยู่ด้วยกันมานานแสนนานโดนขมและขืนจนยับเยิน






Free for all file pcb
http://www.jnutthailand.com/ETODAY/LABLCD/12864V2/LCD12864V2.rar

Jnut

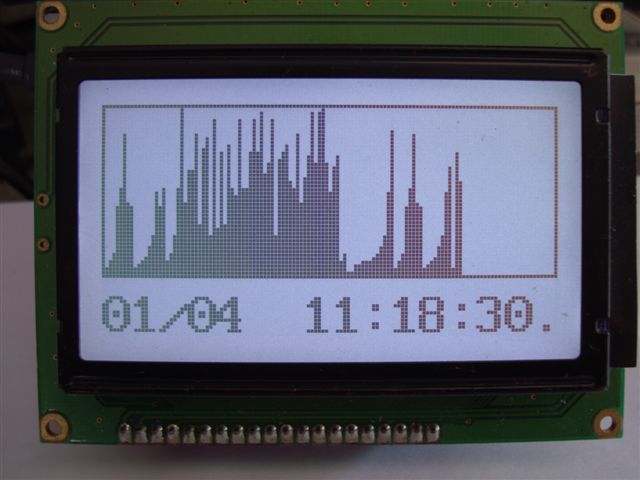

ลอง simulate อ่านค่าแรงสั่นสะเทือนของโลก แล้วเอา plot to lcd and write to sd/mmc every 1 secound




http://www.youtube.com/watch?v=_XpvbiMp_uo
